BCI系列棒式磁滤器

2023-05-22

0次

详细介绍：

一、产品概述
　　棒式磁滤器以名油箱液槽滤油（液）器，是利用磁化原理滤除油箱油液中铁磁性污物的磁性滤油（液）器，适用于机床加工设备，工程建筑机械、车辆船舶装备、矿山冶金机械、双联过滤器农林轻工机械用液压润滑冷却液箱及齿轮箱。籍以保证液压润滑、冷却液装置正常工作，提高滑动滚动元件使用寿命，大大地降低生产成本，提高经济效益。

　　BCI棒式磁滤器，结构简单，性能优良，吸附力特强，在线清洗便利。

二、工作原理
　　棒式磁滤器，采用高磁场强度的永磁材料和反铁磁性材料组合而成，其外罩不锈钢套管，在磁路上形成高效率的相斥排列式周期磁场，具有很高的恒定磁场强度。

　　当油、液注入箱、槽或流回箱、槽时，便流经棒式磁滤器周期磁场，而混入油、液的各种倾磁颗粒被迅速磁化，在磁力的作用下，被吸附到磁滤器的套管上。

三、技术性能
　　1、适用介质
　　矿物油、油包水、乳化液、水-乙二醇及合成磷酸脂液等。
　　2、适用温度及压力

　　Ｄ0℃～+100℃，压力根据使用箱、槽、罐等不同压力等级而定。

3、结构形式

按箱、槽、罐结构分为三种形式，厚壁油箱和齿轮箱宜用螺塞形式，薄壁结构可用法兰式，加油、液口结构则用与液压空气滤清器组合在一起。

4、磁性能
　　磁感应强度：b≥1.05T
　　磁场强度：H≥119.37×103A/m
　　磁能积：41.38×103T.A/m

四、型号说明

双联过滤器

五、安装尺寸

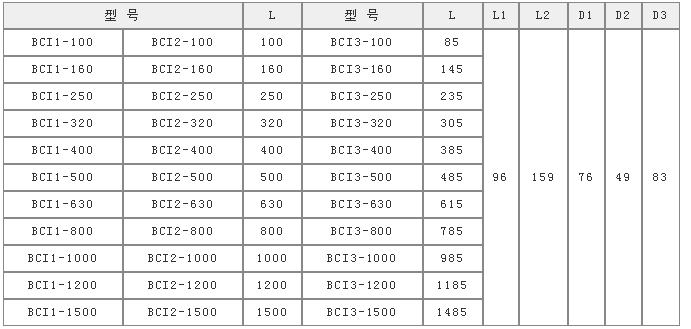

　　油箱盖或齿轮箱壁上的安装孔共有三种型式，其外形及安装尺寸见图表。一般宜安装在加油口和回油口附近，周围空间（半径为100mm)内无管道隔板等结构件，端部到箱底的距离不得小于50mm。

双联过滤器

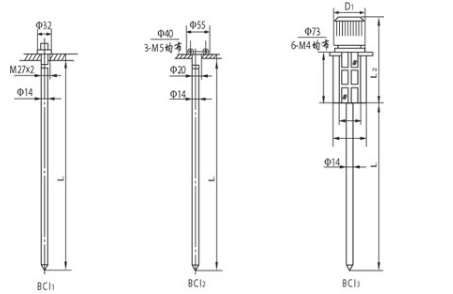

BCI系列棒式磁滤结构图

双联过滤器

注：① BCI1系列的密封垫圈(JB982-77/JB1002-77) 和BCI2系列密封O形圈、3只安装螺钉(M5×12DGB30D76) 及垫圈都由我方随产品同时提供。
　　② BCI3系列产品在无特殊定货要求时，其液压空气滤清器按空气过滤精度为20微米双联过滤器空气流量1m3/min供货。

六、维护保养
　　棒式磁滤器装入油箱或齿轮箱后，可根据油液污染程度确定拆洗时间间隔。一般可在不停机状况下拆出清洗。
　　其清洗方法极为简单只需用一块绸布，包住棒表面即可抹去吸附的杂质。然后再装复到原位置。
